微波雷达感应开关安装

感应分类

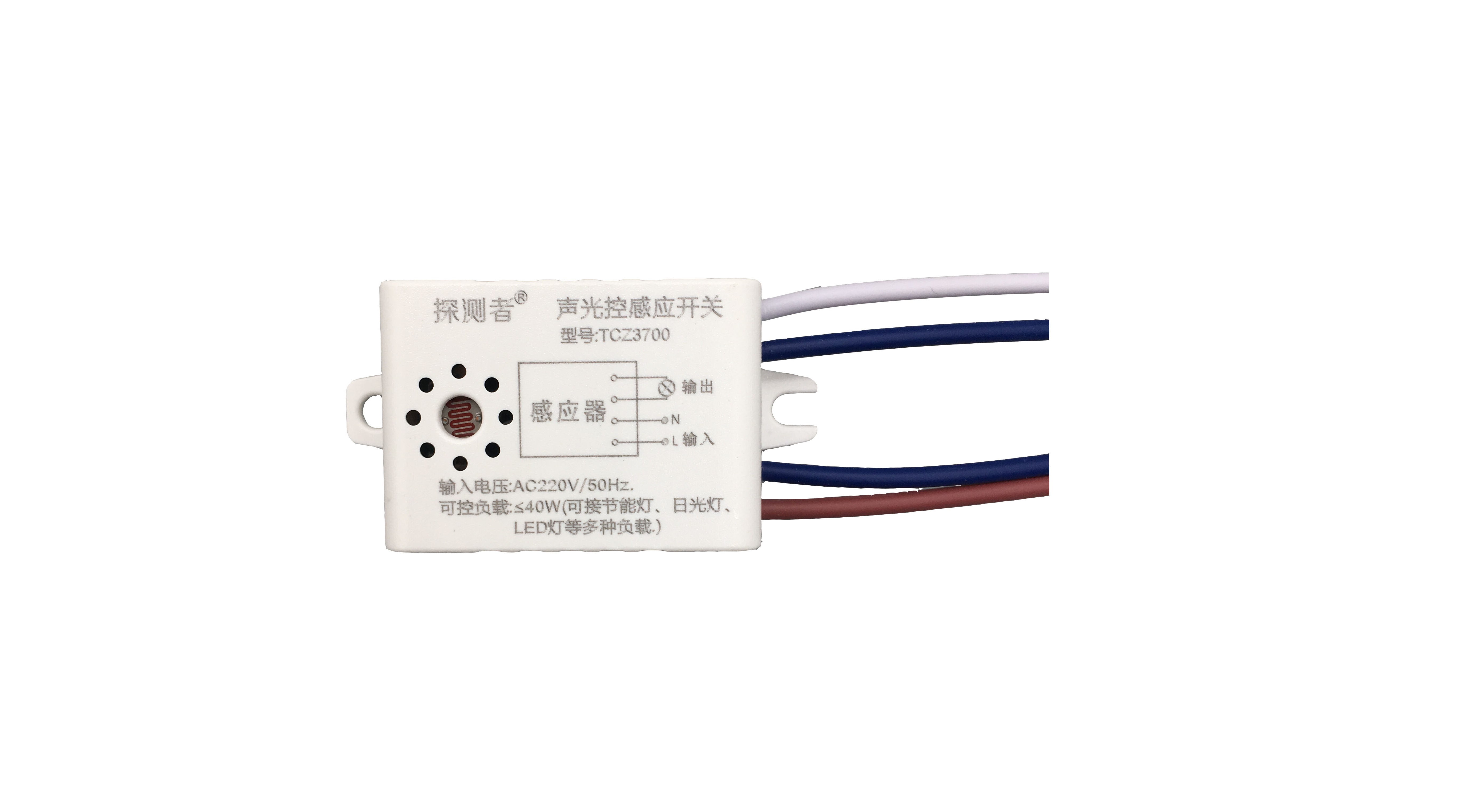

声控开关

顾名思义是指使用声音进行开关控制，如下图

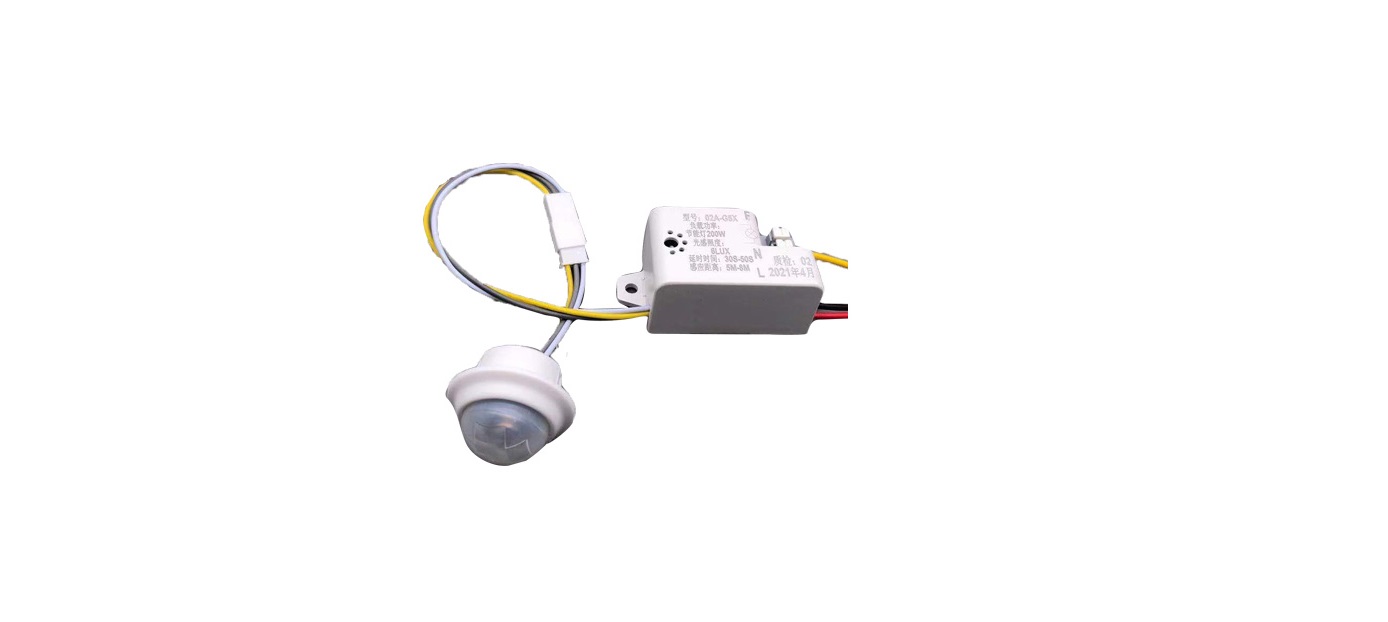

人体感应

全名人体红外线感应开关，通过红外线感知人体温度进行开关，如下图

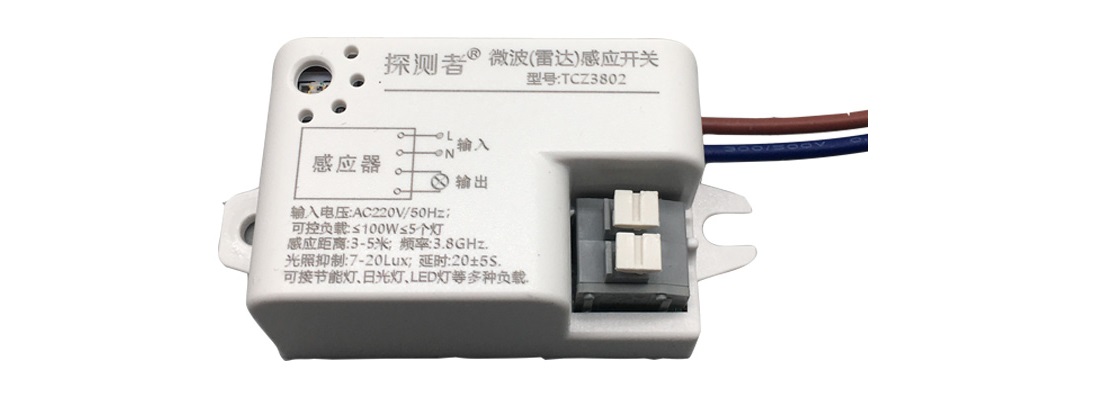

雷达感应

通过雷达进行感应周围物品或人的变化进行开关，如下图

安装步骤

观察测量

安装位置选择

• 楼顶：周围覆盖3米左右的距离（如果楼顶有3米即感应范围会减少）
• 边墙：最好靠近地板进行安装（由于安装好之后感应下方的感应也会减少）

使用卷尺/激光尺进行测量距离

零件布局

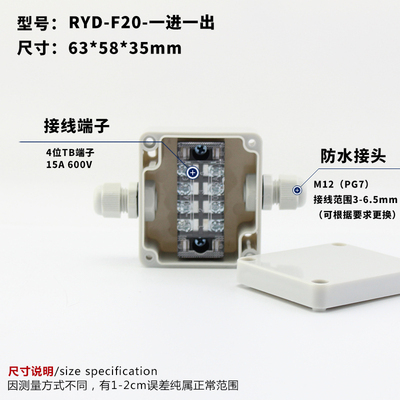

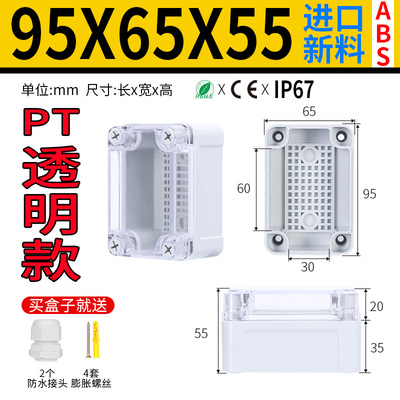

防水盒、接线盒

防水盒需要打孔处理

走线埋管

• 直管、弯管、三叉管
• 线卡、膨胀螺丝（塑料）

手工操作就完事

接线接灯

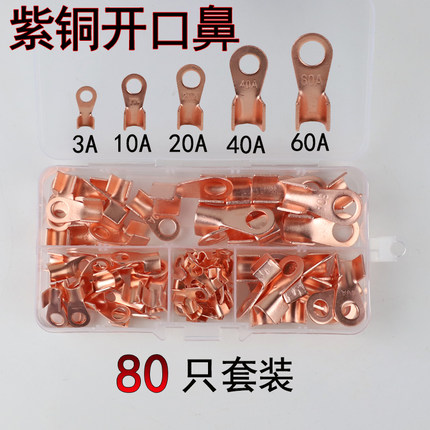

接线端子、铜鼻子

• 接线端子宽度尺寸：7mm（3A）
• 铜鼻子横切面尺寸：7mm（3A）

建议购买厚度大的，我买这个厚度小了

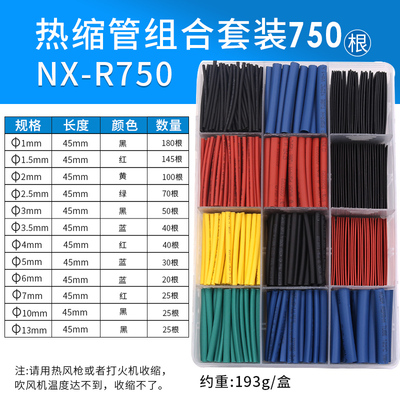

热缩管、热缩焊接管

1.5mm电线

• 热缩管大小尺寸：1.5mm

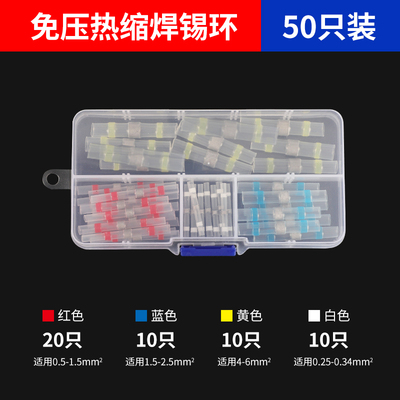

• 免压热缩焊锡环大小尺寸：1.5mm

2x1.5mm电线

• 热缩管大小尺寸：3mm

使用热缩管套免压热缩焊锡环进行安装

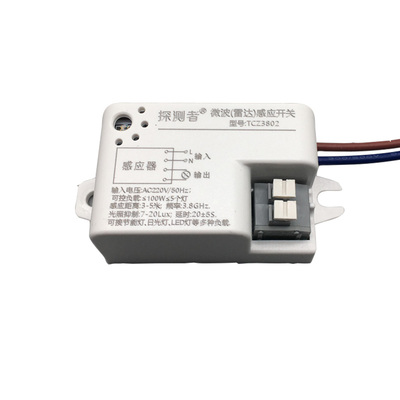

雷达开关

• 尺寸32*51mm

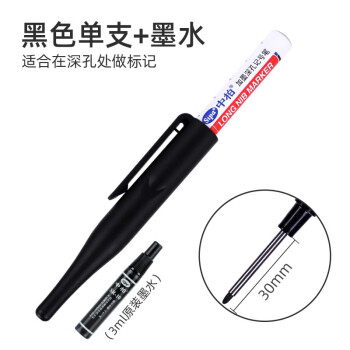

长头记号笔

• 尺寸30mm

其它

• 灯座
• 电线
